Tentsio handiko lurrerako etengailua

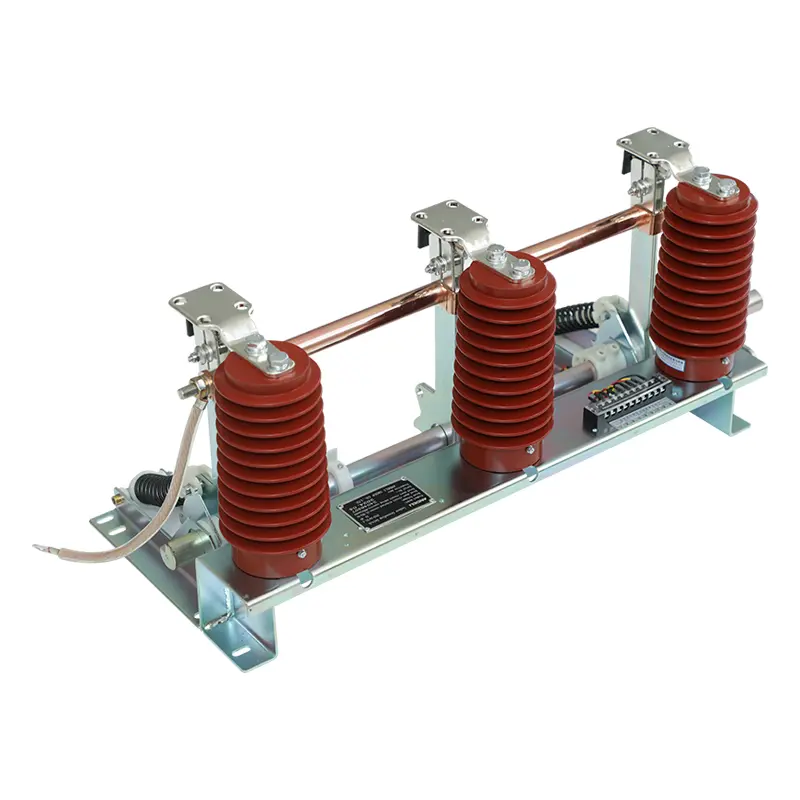

SanGao tentsio handiko lurrerako etengailu iraunkorra da barruko 3-12kV trifasiko AC 50 (60) Hz elikatze-sistemarako egokia da, eta tentsio handiko hainbat etengailu-armairurekin batera erabiltzen da. Era berean, goi-tentsioko ekipo elektrikoen mantentze-lanak lurreratzeko erabil daiteke. Bere egitura nagusia lurrerako etengailua da, euskarri bat, lurreko labana multzo bat, kontaktu estatiko bat, sentsore bat, ardatz birakaria, beso birakaria, konpresio malgukia, mahuka eroale bat eta konexio malgu bat osatzen duena.

Funtzionamendu-mekanismoak lurrerako etengailua ixten duenean, akzio-momentuak ardatz nagusiak erresistentzia-momentua gainditzea eragiten du, biradera-besoa ixteko noranzkoan biratzea bultzatuz, lurrerako labana eragilearen hagaxka konpresio-malgukiaren puntu hiletik igaro dadin, eta konpresio-malgukiak energia askatzen du, lurreko etengailua azkar ixteko posizioan ixteko. Lurreratze-labana-multzoko lurrerako labana sendo eta fidagarritasunez kontaktuan dago disko-malgukiaren bidez kontaktu estatikoko brida zatiarekin (labana-ertza).

Momentua aplikatzen denean, ardatz nagusiak momentu nagusia eta malguki-indarra gainditzen ditu besoa irekitzeko noranzkoan biratzeko, eta lurreko labana konpresio malgukia igarotzen da.

Zein da lurrerako etengailuaren helburua?

Tentsio handiko lurrerako etengailua lurpeko edo delta-konektatutako sistemetarako lurretarako hariak emateko erabiltzen da.

Lurreratze etengailuak fase-faseko kargak konektatzeko aukera ematen du.

Azpiestazioko lurrerako etengailua lurretik jartzen da inpedantzia baxuko lurra eratzeko, sistema neutroa mantentzeko.

Etengailu-armairuko lurrerako etengailuak gaintentsio iragankorraren anplitudea mugatzen dela ziurtatzen du lurrerako matxura astun batean.

Ekipamendu elektrikoa lurreratzeko erabiltzen da babes-baldintzak betetzeko.

Zein da lurrerako etengailuaren funtzioa?

Tentsio handiko lurrerako etengailua etengailura konektatuta dago, eta etengailua garbitu eta ateratzen denean, etengailuaren ondoan dagoen busbarra automatikoki lurreratzeko etengailuaren bidez lotzen da. Prozesu honek teknikariak, mantentze-langileak eta erabiltzaileak ustekabeko tentsioetatik babesten ditu.

Elektrizitate estatikoa eta indukzio korronte elektromagnetikoak saihesteko erabiltzen da. Dorre berean edo ondoko konexio paraleloan dauden bi aireko transmisio-lerro edo gehiagotan, linea bat edo gehiago desaktibatuta daudenean, indargabetutako lineak induzitutako tentsioa eta induzitutako korrontea sortuko dute haien eta ondoko linea energizatuen arteko indukzio elektromagnetikoa eta indukzio elektrostatikoa dela eta. Hori dela eta, lurrerako etengailuak egokiak dira linea horietarako.

Tentsio handiko lurrerako etengailua zirkuitulaburreko korrontea ixteko erabiltzen da. Zirkuitu-laburra ixteko korronte nominala duen lurrerako etengailuak aplikatutako edozein tentsiotan (bere tentsio nominala barne) eta edozein korrontetan (bere zirkuitulaburreko itxiera-korronte nominala barne) ixteko gai izan behar du. Lurreratze-etengailuaren zirkuitulaburra ixteko korronte nominala iraupen-korronte nominalaren berdina da.

Azpiestazioko goi-tentsioko lurrerako etengailuak funtzio garrantzitsua betetzen du potentzia-transformadore handi edo astunetan, sare elektrikoak tentsio-erreferentzia-puntu koherentea izatea ahalbidetzen duelako. Bestela, tentsioa leku batetik bestera alda daiteke. Elektrizitatea erabiltzen duten transformadoreen eta langileen segurtasuna bermatzea.
