Barruko AC Tentsio Handiko Hutseko Karga Etengailua lurrarekin

Barneko AC Tentsio Handiko Hutseko Karga Etengailua, Txinako hornitzaile eta fabrikatzaile SanGao Electric-en lurrerako etengailuarekin teknikoki sendoa eta kostu-eraginkorra den banaketa irtenbidea. 12 kV eta 630 A-tan, 20 kA-ko denbora laburrean jasateko gaitasunarekin, unitate hau 50 Hz-ko AC trifasikoko sistemetarako zirkuitua modu seguruan konektatu eta deskonektatzeko erabiltzen da, hiriko eraztun nagusietarako, industria elikadura-armairuetarako, transformadore-sarrerak eta landa-banaketaren sekzio-puntuetarako egokia.

Bidali kontsulta

Produktuaren Deskribapena

Sangao-ren Barneko tentsio handiko hutseko karga etengailua lur-etengailua duen AC50Hz eraztun-sare trifasikorako edo terminaleko elikadura-hornidurarako egokiak dira eta ekipamendu elektriko industrialetarako, batez ere karga kontrolatzeko eta zirkuitulaburrak babesteko erabiltzen da. Karga-etengailuaren etengailuak karga-korrontea, begizta itxiko korrontea, kargarik gabeko transformatzailea eta kablea kargatzeko korrontea sortzen eta hausten du. Konbinazioak edozein korronte hautsi dezake zirkuitu laburren korronte nominalera arte. Zuzeneko ekintza isolatzailea eta arkua itzaltzeko ganbera lotuta daude, eskuzko eta funtzio elektrikoarekin. Bere gidatzeko mekanismo bereziari esker, arkua itzaltzeko ganberak tentsio altua jasaten du ixteko eta egiteko unean soilik, bolumen txikia eta pisu arina lortzen duena.

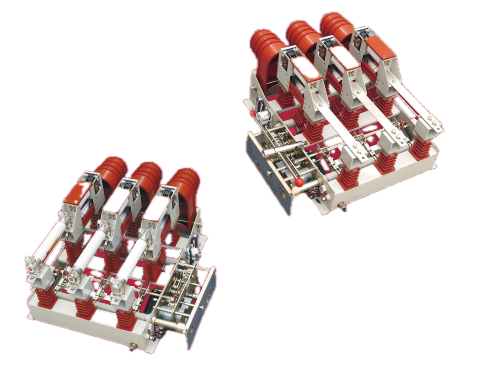

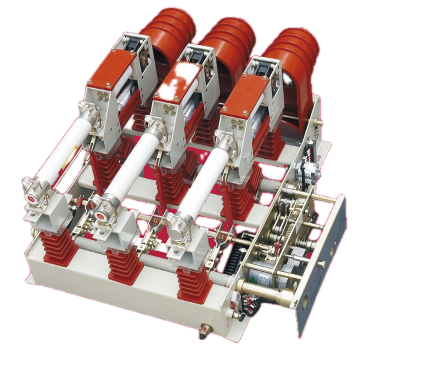

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Zer da Vacuum Load Breaker?

Barruko AC Tentsio handiko Hutseko Karga Etengailu hau Lurreratze Etengailua duen AC 50Hz barruko kommutazio-gailu trifasiko bat da, eraztun-sarerako, terminaleko elikatze-hornidurarako eta industria-ekipamenduetarako aplikazioetarako. Unitateak arkua itzaltzeko hutsean etengailu bat eta malguki funtzionamendu mekanismo bat (eskuzko edo elektrikoa) erabiltzen ditu. Interblokeo mekanikoarekin eta lurrerako pertsiana duen aukerako lurrerako etengailu batek mantentze-lanetarako isolamendu ikusgaia eskaintzen du. Fusibleekin hornitzen denean, multzoak zirkuitu laburren korronteak eteten ditu, perkagailuen eraginez. Tentsio nominala 12 kV, korronte nominala 630 A, denbora laburrean jasateko korrontea 20 kA.

Produktuaren funtzioak

Karga korronte aldatzea

Barneko AC Tentsio handiko hutseko karga etengailuak lurreratzeko etengailuarekin 630A arteko karga-korronteak sortzen eta hausten ditu funtzionamendu-baldintza normaletan, elikadura eta transformadoreen karga tipikoak estaliz.

Begizta itxiko korronte aldatzea

Eraztun-sarearen konfigurazioetan begizta itxiko korronteak aldatzen ditu, elikaduraren artean karga transferitzea ahalbidetuz, beheko bezeroen hornidura eten gabe.

Kargarik gabeko transformadorearen korronte-aldaketa

Gure kanpoaldeko Tentsio Handiko Deskonexioa Huts-haustura-karga etengailuak 1600 kVA-ko ahalmenera arteko transformadoreen kargarik gabeko korronteak egiten eta hausten ditu, banaketa-transformadoreen aterpen magnetizatzaileen eta egoera egonkorreko kitzikapen-korronte mailei dagozkienak.

Kablea kargatzeko korronte aldatzea

Lurpeko edo aireko kableen sekzioetarako kableen karga-korronteak sortu eta hausten ditu, kable-jarioak dinamizatzea eta desenergiatzea ahalbidetuz.

Zirkuitu laburren babesa (fusibleekin)

Korrontea mugatzen duten fusibleekin konfiguratuta dagoenean, fusiblearen pin-pin mekanismoak etengailuaren abiarazte-barra aktibatzen du, hiru faseak irekitzen ditu akatsak hautematean. Multzoak edozein korronte eten dezake zirkuitu-laburren balio nominalera arte, bigarren mailako babes-geruza bat eskainiz, non uretan gorako etengailuak edo erreleak akatsak garbitzeko gailu nagusiak diren.

Mantentze-isolamendua

Lur-konexio integratua, itxita dagoenean, kargaren aldean lur-konexio ikusgaia eskaintzen du. Lurreratze-pertsianak zuzeneko piezen sarbidea blokeatzen du fisikoki, mantentze-lanetako langileei isolamendua egiaztatzeko eta beheko ekipoetan segurtasunez lan egiteko aukera emanez.

Karga-etendura etengailua vs. Hutseko etengailua

Ezaugarri	Karga etengailua (unitate hau)	Hutseko etengailua (VCB)
Karga-korronte arrunta aldatzea	Bai	Bai
Zirkuitulaburra akatsen korronte etenaldia	Ez (fusible konbinazioarekin soilik)	Bai (apurtzeko ahalmenera arte)
Lurretarako etengailua integratua	Aukera estandarra	Ez tipikoa; lurrerako etengailu bereizia behar da
Aplikazio tipikoa	Elikadura, eraztun nagusia, transformadorearen sarrera, non akatsen babesa ur gainean dagoen	Elikadura eta transformadoreen babes-gailu nagusia
Kostua	Behea	Gorago

Parametro Teknikoak

Parametroa	Balioa	Interpretazioa
Tentsio nominala	12 kV	Mundu osoko 10-12 kV-ko banaketa-sare estandarrekin bateragarria.
Korronte nominala	630 A	10 kV-ko 10 MVA arteko elikadura eta transformadoreen karga tipikoak onartzen ditu.
Denbora laburrean jasaten duten korrontea	20 kA (4 s)	Matxura-korrontea garraiatzeko gai da, gorako babesak akatsa garbitu arte.
Lurraren etengailua	Aukerakoa (D izendatua)	Lurzoru integratua eskaintzen du egiteko ahalmenarekin.
Eragiketa-mekanismoa	Malguki-mekanismoa (/T izendatua)	Eskuzko eta elektrikoen funtzionamendua onartzen du; eremuan frogatutako fidagarritasuna.

Egiturazko Diseinua

Ekintza zuzena isolatzeko distantzia eta arkua itzaltzeko ganberaren lotura
Hutsune isolatzailea eta hutseko etengailua mekanikoki lotuta daude mugimendu bakarrean funtzionatzeko. Honela ziurtatzen da ikusgai dagoen haustura guztiz irekita dagoen etengailu batekin batera dagoela.

Gidatzeko mekanismoa

Etengailua ixten eta irekitzen den unean bakarrik dinamizatzen da, huts-ganberaren tentsio elektrikoa murriztuz. Horrek etengailuaren tamaina trinkoagoa ahalbidetzen du eta kontaktuaren bizitza luzatzen du.

Lurreratze pertsiana

Kontaktu-hodi finkoen eta mugikorren artean metalezko pertsiana bat kokatzen da eta lur-etengailuarekin elkarlokatzen da. Lurraren etengailua itxita dagoenean, pertsianak zati biziak fisikoki isolatzen ditu, mantentze-lanetarako lur-konexio ikusgai eta egiaztagarria eskainiz.

Blokeo mekanikoa

Lurraren etengailua ixtea eragozten du, kontaktu nagusiak irekita egon ezean, eta kontaktu nagusiak irekitzea eragozten du lurra-muga itxita dagoen bitartean.

Aplikazio-eremuak

Barneko AC Tentsio handiko hutseko karga-hausturak lur-etengailuarekin bateragarritasun handiak ditu:

1. Hiri eraztun-unitate nagusiak (RMU) sekzionatzeko eta karga aldatzeko.

2. Transformadoreen sarrerako panelak eta elikadura-armairuak industria-banaketan.

3. Sare erradialetako terminalen hornidura-puntuak.

4. Landa banaketa-sareak - unitatea elikadura luzeak sekzionatzeko erabil daiteke, etenguneak murriztuz eta tentsioa erregulatzea ahalbidetuz, kondentsadore-bankuaren aldaketaren bidez.

5. Barruko instalazioak metalez itxitako koadroetan; Hutseko teknologiak SF6 gasaren erabilera eta lotutako ingurumen kezkak ezabatzen ditu.

Enpresaren profila eta fabrikazio gaitasuna

Instalazioa: 10 mu (6.667 m²) gunea Liushi-n (Zhejiang), 10.000 m²-ko produkzioko azalerarekin.

Langileria: 120 langile, tartean erdi-mailako 20 profesional tekniko. Kapital erregistratua 81,68 milioi RMB, aktibo guztira 200 milioi RMB inguru.

Ziurtagiriak: ISO 9001:2008 (kalitatea), ISO 14001 (ingurumena), ISO 45001 (laneko segurtasuna eta osasuna).

Prozesuaren kontrola: Materiala eskuratzeko, fabrikatzeko eta trazabilitatearako ERP sistema. Ohiko probak unitate guztietan erresistentzia dielektrikoa, funtzionamendu mekanikoa eta kontaktu-erresistentzia egiaztatzen ditu.

Lankidetza teknikoak: Xi'an Senyuan, Beijing Electrical Research Institute eta Xi'an High Voltage Research Institute-rekin lankidetzak mota probak eta estandarrak betetzeko.

Ohiko galderak

Q1: Barruko AC Tentsio handiko hutseko karga etengailu honek lur-etengailuarekin ordezkatu al dezake hutseko etengailu bat?
Ez. Karga aldatzeko soilik diseinatuta dago. Zirkuitu laburrak babesteko, fusibleekin parekatu behar da edo gorako etengailuetan oinarritu.

Q2: Zer mantentze-lan behar da hutseko etengailurako?
Hutseko etengailua itxita dago eta mantentze-lanik gabe dago. Ohiko egiaztapenek funtzionamendu mekanikoa, lubrifikazioa eta interblokeoaren egiaztapena dakar.

Q3: Lurraren etengailua estandarra ala aukerakoa da?
Lurraren etengailua aukerakoa da (D izendatua). Zehazten denean, mekanikoki lotzen da kontaktu nagusiekin mantentze-lan segururako.

Q4: Zein da ohiko denbora eta pertsonalizazio aukera?
Malguki-mekanismoa eta lurrerako etengailua duten unitate estandarrak 4-6 aste barru bidaltzen dira. Pertsonalizazioak (kontaktu laguntzaileak, muntaketa, mekanismoen aldaketak) eskuragarri daude eskatuta.

Parametro Teknikoak

Parametroen datuen bi bertsio egiazta ditzakezu gure Eskuko Orga Mota Hutseko Karga Etengailuaren Etengailu Deskonektatzeko Konbinazioarekin:

Sangao-ren Barneko tentsio handiko hutseko karga etengailua lur-etengailuarekin AC50Hz eraztun-sare trifasikorako edo terminaleko elikadura-hornidurarako egokiak dira eta ekipamendu elektriko industrialetarako, batez ere karga kontrolatzeko eta zirkuitu laburren babeserako erabiltzen da. Karga-etengailuaren etengailuak karga-korrontea, begizta itxiko korrontea, kargarik gabeko transformatzailea eta kablea kargatzeko korrontea sortzen eta hausten du. Konbinazioak edozein korronte hautsi dezake zirkuitu laburren korronte nominalera arte. Zuzeneko ekintza isolatzailea eta arkua itzaltzeko ganbera lotuta daude, eskuzko eta funtzio elektrikoarekin. Bere gidatzeko mekanismo bereziari esker, arkua itzaltzeko ganberak tentsio altua jasaten du ixteko eta egiteko unean soilik, bolumen txikia eta pisu arina lortzen duena.

Ez.	Elementua	Unitatea	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Tentsio nominala	KV	12	12
2	Maiztasun baloratua	HZ	50	50
3	Korronte nominala	A	630	125
4	1min potentzia-maiztasuna jasateko tentsioa Tximista-bulkada jasateko tentsioa	KV	Arkua itzaltzeko ganberaren irekiera distantzia:30, fasetik fase 42; isolamendu-distantzian zehar 48 Fasez fase 75; isolamendu-distantzian zehar 85	Arkua itzaltzeko ganberaren irekiera distantzia:30, fasetik fase 42; isolamendu-distantzian zehar 48 Fasez fase 75; isolamendu-distantzian zehar 85
5	Korronte dinamiko nominala (gailurra)	KA	50	-
6	4S egonkortasun termikoko korrontea	KA	20	-
7	Karga aktiboa hausteko korronte nominala	A	630	125
8	Begizta itxiko eten-korronte nominala	A	630	125
9	Kargatzeko kablearen eten-korronte nominala	A	10	10
10	Kargarik gabeko transformadoreak hausteko ahalmena	KVA	1250	1250
11	Zirkuitulaburra hausteko korronte nominatua	KA	-	31.5
12	Transferentzia-korronte nominala, hartzeko-korronte nominala	A	-	2000
13	Fusiblearen eredua	-	SDLAJ-12	SFLAJ-12
14	Aurrelariaren irteerako energia	J	-	2-5 (Ertain)
15	Zirkuitulaburra egiteko korronte nominatua	KA	50	50
16	Lurraren etengailuaren korronte dinamiko nominatua	KA	50	50
17	Lurraren etengailuaren 2S egonkortasun termikoko korrontea	KA	20	20
18	Zirkuitu laguntzailearen tentsio nominala	V	AC/CD220;110	AC/CD220;110
19	Bizitza-denbora mekanikoa	-	10000	10000

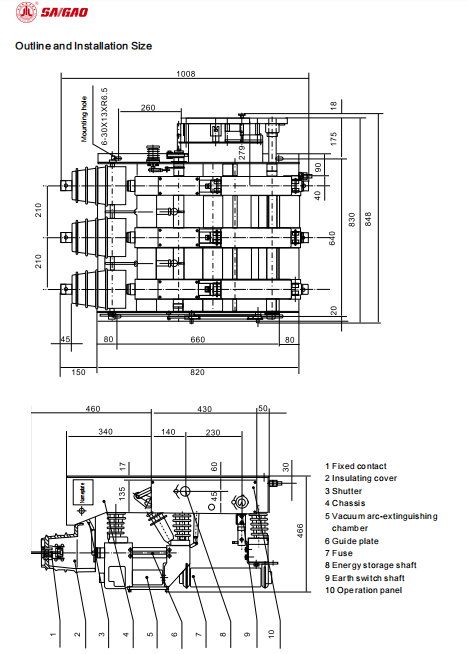

Eskema eta instalazioaren tamaina eta osagaien banaketa

Ez.	Osagaia
1	Kontaktu finkoa
2	Estalki isolatzailea
3	Pertsiana
4	Xasisa
5	Hutsean arkua itzaltzeko ganbera
6	Gida plaka
7	Metxa
8	Energia biltegiratzeko ardatza
9	Lurraren etengailuaren ardatza
10	Eragiketa panela
