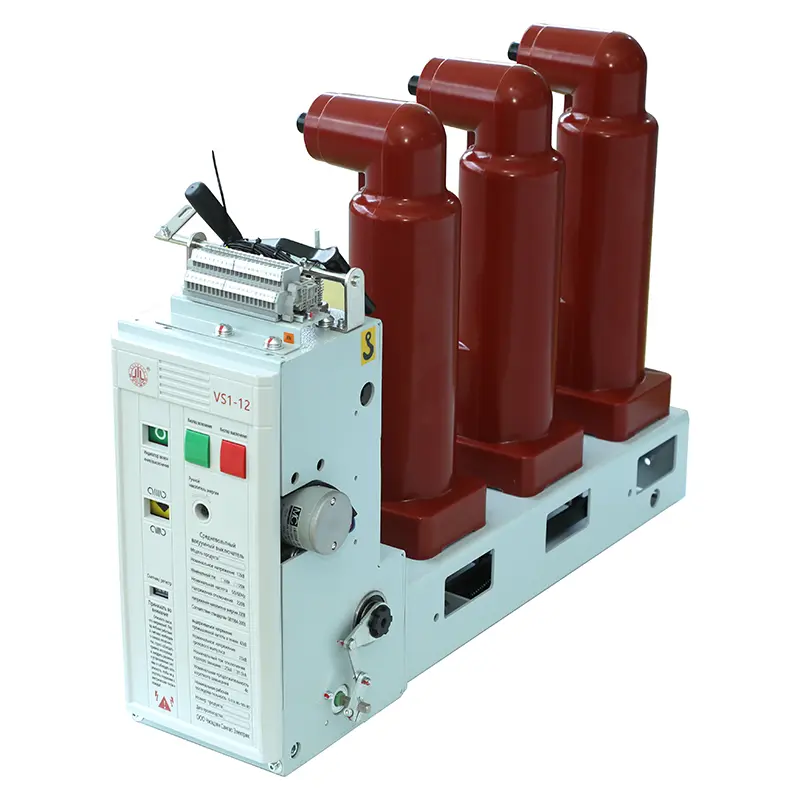

Ezagutzen al dituzu alboko muntatutako barruko hutsezko zirkuitua instalatzeko funtsezko gogoetak?

Potentzia sistemaren oinarrizko babes gailua gisa, instalazioaren kalitateaAlboko muntatutako barruko hutsezko zirkuituazuzenean eragiten du bere segurtasun-segurtasunean eta bizimoduan. Eraikuntzaren fasean ezinbestekoa da zehaztapenak zorrotz jarraitzea eta alderdi hauek bideratzea:

1. Ingurumen ebaluazioa eta prestaketa

Ingurumen baldintzak: Alboko muntatutako barruko hutsezko zirkuituaren instalazio ingurunea garbia, lehorra (hezetasun erlatiboa ≤% 85), ez da kondentsaziorik), ondo aireztatuta eta gas sukoiak, lehergarriak, korrosiboak eta hautsa erosoa. Ingurune tenperatura zorrotz kontrolatu behar da -5 ºC-ko + 40 ºC-ko baimenarekin. Espazio Erreserba: Banaketa-armairuan espazio nahikoa ziurtatu zirkuitu-apurtzaileen dimentsioak egokitzeko, ustiapen helduleku-barrutira egokitzeko (istripu gabeko itxiera / irekitzeko eragiketak) eta zehaztutako segurtasun-distantzia baldintzak (ikusi produktuaren eskuliburua). Kabinetearen atea erabat erabilgarria izan behar da mantentze errazetan. Fundazioaren ikuskapena: muntatzeko euskarria segurua, laua eta maila izan behar da, zirkuituaren funtzionamenduaren eta zirkuitu laburreko indarren eraginari aurre egiteko zurruntasun eta indar nahikoa izan behar da. Kabinetearen egitura deformazio librea izan behar da, eta muntatzeko zuloak lerrokatuta egon behar dira.

2. Instalazio zehatza eta konponketa segurua

Igogailua eta manipulazioa: altxatzeko ekipo egokiak erabili eta zirkuitua apurtzailea astiro-astiro kudeatu, gehiegizko bibrazioa eta eragina saihestuz. Ez altxatu edo atera isolatzaile hagaxka edo eragiketa heldulekua. Posizionamendu zehatza: bultza zirkuituaren make-gorputza zehaztasunez muntatzeko trenbidera edo parentesi artean, zulo finkagarriekin guztiz lerrokatuta dagoela ziurtatuz. Konponketa segurua: erabili boltxoak, garbigailuak eta blokeatzeko elementuak (esaterako, udaberriko garbigailuak eta blokeoak), fabrikatzailearen zehaztapenak betetzen dituztenak eta zehaztutako estutze momentua betetzen dutenak, etapetan modu berdinean eta diagonalki estutuz. Edozein motatakoak funtzionamendu bibrazioa eta segurtasuna arriskuan jarriko ditu.

3. Konexio elektriko fidagarriak

Busbar / Kablearen bateragarritasuna: Busbar konektatzeko edo kableen zehaztapenak diseinatu behar dira zirkuitu-hauslearen eta konektatutako gainazalek leuna eta garbia izan behar dute. Harremanetarako gainazala prestatzeko: kendu gainazal konexioko eroalearen oxido geruza edo zikinkeria. Aplikatu kalitate handiko koipe eroalearen (koipe konposatu elektrikoaren) kopuru eskuzabala, harremanetarako erresistentzia nabarmen murrizteko eta oxidazioa saihesteko. Momentu kontrola: Hau funtsezkoa da! Erabili kalibratutako momentu giltza, konektatutako torlojuak estutzeko, sarrerako eta irteerako terminaletan, zirkuitu-hauslearen fabrikatzaileak zehaztutako momentua zorrotz. Gehiegizko estutzeak harreman eta gehiegi berotu dezake, gehiegizko estutzeak terminalak edo hariak kaltetu ditzake.

4. Eragiketa mekanismoaren ikuskapena

Eskuzko funtzionamendu egiaztapena: rekinAlboko muntatutako barruko hutsezko zirkuituaErabat desagertu, behin eta berriz eskuzko karga geldoa kargatzen, itxi eta irekitzeko eragiketak, funtzionamendu leuna eta malgua ziurtatzeko, ez da zarata itsatsi edo ezkorra eta posizio adierazgarri zehatza eta garbia ziurtatzeko (irekita / itxita / kargatzen da). Etengailuaren egiaztapena

5. Instalazio osteko martxan jartzea

Isolamendu proba: erabili MegOhmmetro egokia tentsioaren baloraziorakoAlboko muntatutako barruko hutsezko zirkuituaZirkuituaren isolamenduaren erresistentzia nagusia lurrera eta faseen artean probatzeko, araudiak eskatzen duen moduan (adibidez, zirkuitu nagusia: 1000V barrutia, ≥100mω). Jabetza mekanikoaren neurketa (baldintzek baimentzen badute), esaterako, irekiera / itxiera, abiadura, kontaktua, errebote denbora, sinkronizitatea eta abar erabiltzea gomendatzen da. Datuak fabrika txostenarekin eta desbideratze onargarriaren barruan alderatu beharko lirateke. Karga gabeko funtzionamendu proba: azken potentzia aplikatu aurretik, egin hainbat eragiketa elektriko (itxiera eta irekiera) funtzionamenduaren fidagarritasuna eta posizioaren adierazpena zuzentzeko. Babes eta seinaleen zirkuituaren egiaztapena: Seinaleak simulatu Seinaleak estekaren logika eta seinaleen transmisioaren zehaztasuna probatzeko zirkuituaren breakeraren, errele babes-gailuaren eta seinale sistema zentralaren artean.
