SanGao Trifasearen Etengailu Modulua - Ezaugarriak, Kontrol moduak eta Aplikazioen Insights
Abstraktua
Etengailu trifasikoak osagai kritikoak dira elektrizitatea banatzeko azpiegitura modernoan, batez ere merkataritza eta industria inguruneetan. Etxebizitzetan erabiltzen diren etengailu monofasikoak ez bezala, gailu hauek tentsio handiagoak eta karga elektriko handiagoak kudeatzeko diseinatuta daude. SanGao etengailu trifasikoko moduluak kontrol malgua eskaintzen du kanpoko seinaleen edo barneko tenporizadoreen bidez, isolamendu fidagarria, gainkarga babesa eta eskuz aldatzeko gaitasunak eskaintzen ditu. Artikulu honek moduluaren ezaugarrien, funtzionamendu moduen, zehaztapen gakoen, aplikazio-eszenatokien eta segurtasun-mekanismoen ikuspegi tekniko zabala aurkezten du, ingeniariei eta sistema integratzaileei sistema elektriko sendoaren diseinurako erabaki informatuak hartzen lagunduz.
Aurkibidea
Automatizazio industrialaren eta potentzia-banaketa komertzialaren hazkunde azkarrarekin, etengailu trifasikoak babes-gailu soiletatik kontrola, babesa eta isolamendua uztartzen dituzten unitate adimendunetara eboluzionatu dira. SanGao etengailu trifasikoko moduluak, Simulink simulazio-inguruneekin bateragarria, bi kontrol-modu malgu eskaintzen ditu: kanpoko seinalearen kontrola (0 V irekitzeko, tentsio positiboa ixteko) eta barneko tenporizadorean oinarritutako kontrola (aurrez ezarritako aldatze-denborak). Aldakortasun honek sistemaren integrazioa eta probak asko errazten ditu. Artikulu honetan, modulu honen xehetasun teknikoetan sakontzen dugu eta aukeraketari eta aplikazioari buruzko orientabide praktikoak eskaintzen ditugu.
✦ ✦ ✦

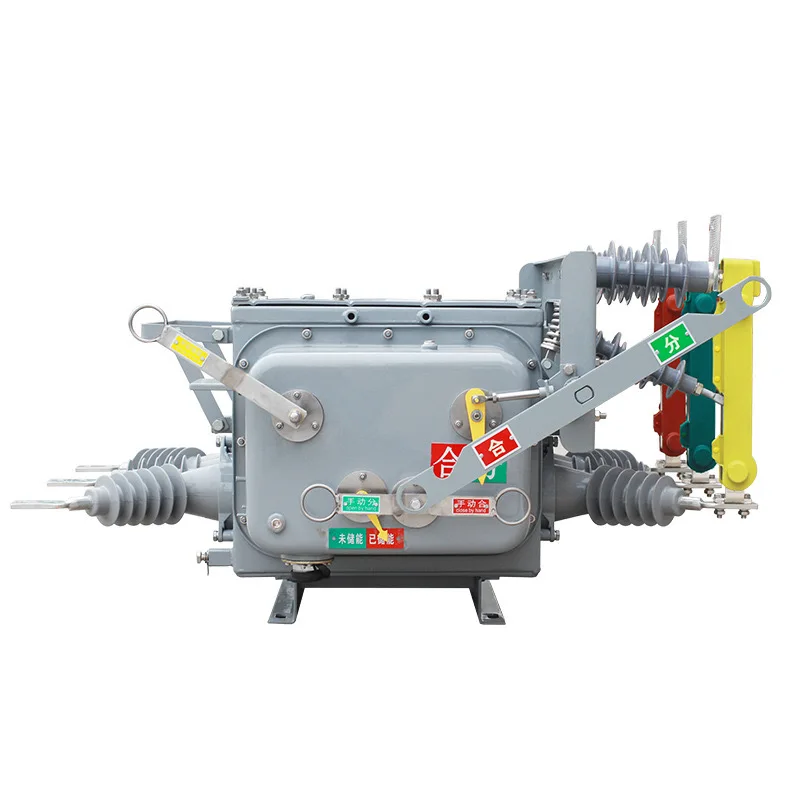

1. Etengailu trifasikoko moduluaren ikuspegi orokorra
SanGao etengailu trifasikoko modulua polo bakarreko hiru etengailu independentez osatuta dago, mekanikoki interblokeatutako hiru etengailu independentez osatuta, aldi berean funtzionatzeko toggle helduleku bakar baten bidez. Karga trifasikoekin seriean konekta daiteke fase guztiak aldi berean kontrolatzeko. Arkua itzaltzeko mekanismoa etengailu estandarren berdina da, eta moduluak Rs-Cs snubber zirkuituak barne hartzen ditu kommutazio-gaintentsioak kentzeko, ezinbestekoa karga induktiboetara edo korronte-iturrietara konektatzen denean.
Isolamendu etengailua
Elikadura-iturritik deskonektatzeko ikusgai dagoen helduleku bakarrarekin hiru poloak aldi berean funtzionatzen ditu; segurtasun-etengailu gisa ere balio du.
Zirkuitu Babeslea
Polo bakoitzak korronte nominal bat du (adibidez, 5A) gainkargaren abiaraztearekin. Gainkargaren ondorioz, heldulekua "desaktibatuta" posiziora mugitzen da eta ezin da indarrez itxi akatsa garbitu arte, "bidaiarik gabeko" funtzionamendua deritzo.
Eskuzko Kontrol Etengailua
Bere denbora-atzerapena serie-abiarazte-ezaugarri bereziarekin eta zirkuitulaburra hausteko ahalmen handikoarekin, motor zuzeneko pizteko/itzaltzeko kontrol-etengailu gisa erabil daiteke bere kalifikazioaren barruan, motor-zirkuitu etengailu ere deitzen zaio.
Simulazioa eta Kontrola
Kanpoko kontrol modua (Simulink sarreraren bidez, 0 = ireki, positiboa = itxi) eta barne kontrol modua (ezarri aldatzeko orduak elkarrizketa-koadroan). Hiru poloek kontrol-seinale berari erantzuten diote.
✦ ✦ ✦
2. Funtzio nagusiak eta funtzionamendu moduak
SanGao etengailu trifasikoak bi kontrol modu eskaintzen ditu aplikazioen beharretara egokitzeko. Inkanpoko kontrol modua, moduluaren ikonoak kontrol-sarrerako ataka bistaratzen du, eta denbora errealean aldatzeko aukera ematen du Simulink seinaleen bidez. Inbarne kontrol modua, aldatzeko orduak elkarrizketa-koadroan aurrez ezartzen dira denbora-sekuentzia automatikoetarako. Bi moduetan, kontrol-seinale berak hiru etengailuak gidatzen ditu, funtzionamendu sinkronoa bermatuz.
2.1 Snubber zirkuituaren eginkizuna
Etengailua karga induktiboetara (adibidez, motorrak, transformadoreak) edo korronte iturrietara konektatzen denean, zirkuitua irekitzeak induzitutako gaintentsio handiak sor ditzake, isolamendua edo etengailua bera kaltetu dezaketenak. Rs-Cs snubber-zirkuitu integratuak eraginkortasunez xurgatzen du energia hori, gaintentsio-gailurrak mugatuz eta etengailua eta beherako ekipoak babestuz. Erabiltzaileek zirkuitu hau gaitu edo desgaitu aukera dezakete karga motaren arabera.
2.2 Bidaiaren ezaugarriak eta "Trip-Free" mekanismoa
"Trip-free" funtzioak bermatzen du gainkarga edo zirkuitulaburra gertatzen denean, barne-mekanismoak kontaktuak irekitzera behartzen dituela eta heldulekua piztutako posiziora mugitzen dela. Heldulekua ixten saiatzeak ez ditu kontaktuak berriro itxiko akatsa garbitu eta heldulekua berrezarri arte. Honek berezko segurtasun-hesi bat eskaintzen du, akatsak irauten duen bitartean berriro dinamizatzea eragozten du.
- Kanpoko seinalearen kontrola (0 V / tentsio positiboa)
- Barneko tenporizadorearen kontrola
- Rs-Cs snubber zirkuitua (aukerakoa)
- Bidaiarik gabeko mekanismoa
- Denbora-atzerapena seriea abiaraztearen ezaugarria
- Zirkuitulaburrak hausteko ahalmen handia
✦ ✦ ✦
3. Azaldutako zehaztapen tekniko nagusiak
Etengailu trifasiko egokia aukeratzeak bere parametro teknikoak ondo ulertzea eskatzen du. Beheko taulak SanGao moduluaren zehaztapen nagusiak eta hautatzeko dituzten ondorio praktikoak laburbiltzen ditu.
| Zehaztapena | Balio tipikoa / Deskribapena | Hautaketan eragina |
|---|---|---|
| Korronte nominala (polo bakoitzeko) | 5A (pertsonalizagarria) | Etengabeko funtzionamendu-korronte maximoa zehazten du; kargaren egoera egonkorreko korronte maximoa gainditu behar du. |
| Polo kopurua | 3 polo (aldibereko funtzionamendua) | Hiru hari edo lau hari sistema trifasikoetarako egokia; fase guztiak batera aldatzen direla ziurtatzen du. |
| Kontrol modua | Kanpoko seinalea / Barneko tenporizadorea | Kanpoko modua urruneko automatizazioari egokitzen zaio; barneko modua denbora finkoko aplikazioetara egokitzen da. |
| Bidaiaren Ezaugarria | Denbora-atzeratutako seriea abiatzea | Epe laburreko gainkargak ahalbidetzen ditu (adibidez, motorra abiaraztea) eragozpenik piztu gabe. |
| Zirkuitu laburrak hausteko ahalmena | Altua (egiaztatu ereduaren datu zehatzak) | Instalazio-puntuan zirkuitulaburreko korrontea gainditu behar du akatsak segurtasunez garbitzeko. |
| Snubber Zirkuitua | Rs-C integratuak, aukerakoa | Ezinbestekoa karga induktiboetarako etengailua eta karga babesteko. |
Aukeratzeko aholkua:Korronte eta hausteko ahalmenaz gain, kontuan hartu giro-tenperatura, altitudea eta muntatze-estiloa. Kontsultatu SanGaoren laguntza teknikoari neurrira egindako gomendioak lortzeko.
✦ ✦ ✦
4. Industria Aplikazioak eta Hautaketa Gida
Etengailu trifasikoak oso erabiliak dira motorraren kontrol-zentroetan, banaketa-paneletan, automatizazio industrialeko ekipoetan eta eraikin komertzialetan. Aplikazioaren arabera, etengailu nagusi gisa, adarrak babesteko gailu gisa edo motorraren funtzionamendu etengailu gisa balio dezakete. Jarraian, ohiko erabilera kasuak eta hautapen erakusleak daude.
4.1 Aplikazio-eremu nagusiak
- Motor industrialaren kontrola:Zuzeneko abiarazle gisa erabiltzen da, eta denbora-atzerapenaren ezaugarria behar du abiarazte-korrontea ez agertzeko.
- Banaketa-lerroen babesa:Banaketa-plaka nagusietan edo azpian instalatuta dago, gainkarga eta zirkuitu laburretatik babesteko, gorako/beheko gailuekin koordinazio egokiarekin.
- Larrialdi-sorgailuak:Sorgailuaren irteerako etengailu gisa jarduten du, isolamendua emanez eta gainkorronte iragankorrak jasanez.
- HVAC sistemak:Aire girotuko eta hozteko ekipoetako konpresoreak, haizagailuak eta beste motor batzuk babesten ditu; denbora-atzerapenaren ezaugarriak ere behar ditu.
4.2 Hautaketa urratsak
- Zehaztu karga mota:Erresistentzia edo induktiboa? Ba al du hasierako iragarkia? Horrek erabakitzen du beharrezko bidaiaren ezaugarria.
- Kalkulatu funtzionamendu-korrontea:Karga-potentzian eta tentsioan oinarrituta, kalkulatu lineako korronte maximoa eta gehitu % 20-30eko segurtasun-marjina.
- Kalkulatu zirkuitulabur-korrontea:Lortu hornidura-sistematik zirkuitulaburreko korronte prospektiboa; etengailuaren hausteko ahalmenak handiagoa izan behar du.
- Aukeratu kontrol modua:Kanpoko seinalearen kontrola urrutiko funtzionamendu automatikoa behar bada; barneko tenporizadorea soilik programatutako aldaketa behar bada.
- Kontuan hartu snubber eskakizuna:Karga induktiboetarako (motorrak, transformadoreak), beti gaitu snubber zirkuitua.
✦ ✦ ✦
5. Segurtasuna babesteko Ezaugarriak
Diseinu elektrikoan segurtasuna da lehentasun nagusia. SanGao etengailu trifasikoak zirkuitua eta ekipoak ez ezik, langileak ere babesten dituzten hainbat babes mekanismo ditu.
- Gainkarga babesa:Etengailu termiko-magnetikoak zirkuitua irekitzen du korronteak balio nominala gainditzen duenean denbora luzez, kablea gainberotzea saihestuz.
- Zirkuitu laburren babesa:Bidaia magnetikoak berehala eragiten du zirkuitu laburren bat gertatuz gero, akatsen korrontea milisegundotan moztuz kalteak minimizatzeko.
- Isolamendu funtzioa:Heldulekua "off" posizioan dagoenez, kontaktu-hutsune nahikoak eta isolamendu-distantzia ageriko eten bat eskaintzen dute, isolamendu-eskakizunak betez.
- Bidaiarik gabeko birzifratzearen aurkakoa:Akatsak irauten duen bitartean berriro ixtea eragozten du, giza akatsen arriskua ezabatuz.
Segurtasun abisua:Instalatu, mantentze edo ordeztu aurretik, egiaztatu beti gorako energia guztiz deskonektatuta dagoela eta probatu zero tentsioa. Jarraitu tokiko segurtasun elektrikoko kode guztiak.
✦ ✦ ✦
Maiz egiten diren galderak
Zer esan nahi du "trip-free"-k etengailu trifasiko batean?
"Trip-free" esan nahi du gainkarga edo zirkuitulaburra gertatzen denean, barne-mekanismoak kontaktuak irekitzera behartzen dituela eta heldulekua piztutako posiziora mugitzen dela. Heldulekua ezin da eskuz itxi matxura dagoen bitartean, zirkuitua ezin dela berriro dinamizatu akatsa garbitu eta heldulekua berrezarri arte.
Zein da kanpoko eta barneko kontrol moduen arteko aldea?
Inkanpoko kontrol modua, moduluak seinale bat jasotzen du Simulink sarrera batetik (0 = ireki, positiboa = itxi), automatizazio sistemekin integratzeko egokia bihurtuz. Inbarne kontrol modua, erabiltzaileak irekiera/itxiera orduak zuzenean ezartzen ditu moduluaren elkarrizketa-koadroan, eta etengailuak aurrez ezarritako egutegi hori jarraitzen du - denbora finkorako edo eragiketa ziklikoetarako aproposa.
Noiz erabili behar da snubber zirkuitua?
Etengailua karga induktiboetara (motorrak, transformadoreak, erreaktoreak) edo korronte iturrietara konektatzen den bakoitzean, itzaltzeak induzitutako gaintentsio handiak sor ditzake. Rs-Cs snubber zirkuitua ezinbestekoa da energia hori xurgatzeko. Moduluak snubber integratua dauka, beharren arabera aktiba daitekeena.
Nola aukeratzen dut motorraren kargetarako bidaia ezaugarri egokia?
Motorek 5-7 aldiz korronte nominala hartzen dute abiaraztean. Berehalako abiarazte bat duen etengailu batek alferrik sakatuko luke. Hori dela eta, hautatu a-rekin etengailu batdenbora-atzerapena serie-abiarazte ezaugarria(alderantzizko denbora gainkargaren babesa) epe laburreko gainkorronteak ahalbidetzen dituena, gainkarga iraunkorretatik eta zirkuitu laburretatik babestuz. SanGao moduluaren atzerapen ezaugarria horretarako diseinatu da.
Hiru poloak modu independentean funtzionatu al daitezke?
Ez. Barne-blokeo mekanikoak hiru poloak helduleku bakar baten bidez funtzionatzen dituela bermatzen du, aldibereko martxa/haustura bermatuz. Honek ekipamendu trifasikoak kalte ditzaketen fase-galerak saihesten ditu.
Nola egiaztatu dezaket etengailuaren hausteko ahalmena egokia dela?
Haustura-ahalmena instalazio-puntuan aurreikusitako zirkuitu-labur-korrontea baino handiagoa izan behar da. Balio hori normalean sistemaren diseinatzaileak ematen du edo zirkuitu laburren azterketa batetik lortzen da. Etengailuaren hausteko ahalmen nominala bere fitxan zehazten da; ziurtatu kalkulatutako balioa betetzen edo gainditzen duela.
✦ ✦ ✦
Aukeratu babes trifasiko fidagarria zure sistema elektrikorako
Motor industrialaren kontrolerako, merkataritzako banaketarako edo automatizaziorako ekipamenduetarako, SanGao etengailu trifasikoko moduluak babes eta kontrol seguru, malgu eta fidagarriak eskaintzen ditu. Jar zaitez gurekin harremanetan gaur adituen hautaketaren laguntza eta laginak probatzeko.
