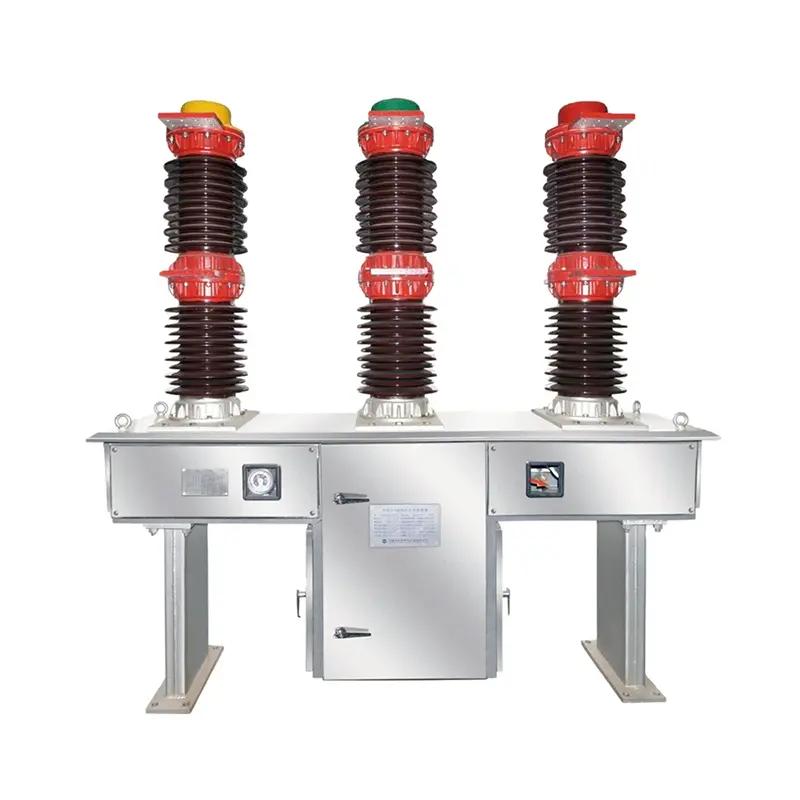

Kanpoko gasaren etengailua

SanGao-ren Kanpoko Gas Circuit Breaker-ek ANSI eta IEC diseinu estandar sorta zabala eskaintzen die bezeroei, baita etengailuen teknologiaren azken garapenak ere, SF6 gasa edo hutsean etetea, mekanismo magnetikoak edo malgukiak, lata biziak edo hilak, txakur-etxea edo kiosko diseinuak bezala ezagutzen direnak, sarearen optimizazioa eta sare adimendunen aplikazioak ahalbidetuz.

SF6 gasaren matxurak ez du korronte mozketarik edo gaintentsiorik eragingo.

Ezaugarri hauek etengailuaren bizitza elektriko luzea bermatzen dute eta gailuaren tentsio dinamiko, DC eta termikoak mugatzen dituzte.

GSH (MH) motako energia biltegiratze eta askapen libreko funtzionamendu mekanismo mekanikoak ireki eta ixteko eragiketak ahalbidetzen ditu tokiko eta urruneko kontrolaren bidez.

Eragiketa-mekanismoaren aktibazio-zinema, kontaktu mugikorrak eta kondentsazioaren aurkako berogailuak metalezko karkasa itxi baten barruan daude, elektrodoentzako euskarri gisa ere balio duena.

Goiko egitura metalezko pieza luzagarriz egindako marko batek eusten du, eta horrek etengailuen terminalen altuera 2800 mm-tik 3700 mm-ra doi daiteke.

Metalezko karkasaren babes-maila IP 54 (*) da, eta ikuskatzeko leiho batekin itxitako ate batekin hornituta dago.

Maskorra altzairuzko xaflaz egina dago eta azaleko babes nahikoa eskaintzen du metalizazio eta pintura prozesu berezien bidez. Euskarri-egiturak beroan galvanizatzeko tratamendua izan du.

Aplikazio-eremuak

Kanpoko Gas Circuit Breaker potentzia banatzeko, zirkuituak kontrolatzeko eta babesteko, baita transformadoreak, zuzengailuak, kondentsadore-bankuak eta abar kontrolatzeko eta babesteko ere.

SF6 buffering automatikoko etengailuen teknologia dela eta, kanpoko gasaren etengailuek ez dute gaintentsiorik sortzen konmutatze-prozesuan, eta oso egokiak dira gailu zaharrak berritzeko, berritzeko eta zabaltzeko, kableen eta ekipoen isolamendu-materialek tentsioa jasan izan dezaketelako erabileran zehar.

Erabilera ingurunea

1. Altuera: 2500 metrotik gorakoa izan gabe; Lautada mota 4000 metro;

2. Ingurumen-tenperatura: -30 ℃ -+40 ℃ (eskakizun berezia -40 ℃ -+40 ℃);

3. Hezetasun erlatiboa: eguneko batez bestekoa ez da %95etik gorakoa, hileko batez bestekoa ez da %90etik gorakoa (25 °C);

4. Haizearen abiadura: segundoko 35 metrotik gorakoa ez izatea;

5. Substantzia sukoirik gabeko lekuak, leherketa-arriskuak, korrosio kimikoak eta bibrazio larriak.
