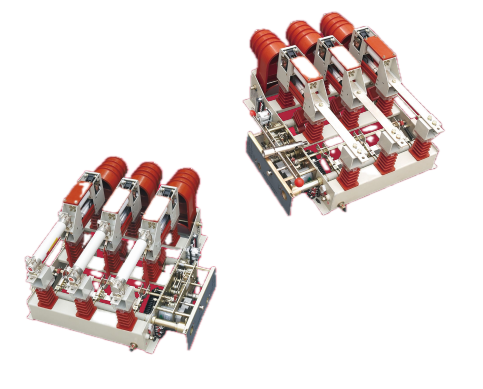

Hutseko karga hausteko etengailua eta fusibleen konbinazio aparatua

Hutseko karga hausteko etengailuak eta fusibleen konbinazio aparatuak hutseko etengailu bat integratzen dute fusible-bidaia koordinatzeko sistema batekin. Karga-baldintza normaletan, etengailuak modu independentean funtzionatzen du. Matxura-korronte batek fusiblearen kalifikazioa gainditzen duenean, fusible-pinak mekanikoki etengailuaren abiarazte-mekanismoa abiarazten du, kontaktu nagusiak irekiz eta zirkuitua garbituz. Zuzenean jarduten duen isolamendu-distantzia eta etengailuaren distantzia irekia trazu bakarrean lortzen dira. Lurreratzeko pertsianak, lurrerako etengailuarekin elkarlokatuta, mantentze-lanetarako lur-konexio ikusgaia eskaintzen du. 12 kV-tan eta 630 A-tan 20 kA-ko denbora laburrean irauten duen korrontearekin, aparatua zerbitzu fidagarri baterako eraikita dago, hiri nahiz landa banaketa-sareetan.

Lan-printzipioa

Hutseko etengailuaren barruan, kontaktuak huts handiko ingurune batean ixten dira (normalean 10⁻⁴ Pa azpitik). Kontaktuak kargapean banatzen direnean, lurrundutako kontaktu-materialetik metalezko lurrun-arku bat sortzen da. Hala ere, hutsean ionizaziorako ia gas molekularik ez dagoenez, arkuak ezin du bere buruari eutsi eta korronte korrontearen lehen zero-gurutza naturalean itzaltzen da. Metal-lurruna azkar kondentsatzen da kontaktu-azaletan eta blindajeetan, milisegundoren buruan indar dielektrikoa berreskuratuz. Arkua itzaltzeko metodo honek ez du kanpoko euskarririk behar (olioa edo SF₆) eta kontaktu-higadura minimoa eragiten du.

Produktuaren Abantailak

Aldaketa eta babes konbinatuak

Gure hutsean karga hausteko etengailua eta fusibleen konbinazio aparatuak ohiko karga aldatzea egiten du eta, fusibleekin, zirkuitulaburrak eteten ditu. Honek elikadura bakoitzean etengailu bereizi baten beharra ezabatzen du, kapital-gastua murriztuz.

Aztarna trinkoa

Gidatze-mekanismoak etengailuaren tentsio-esfortzua murrizten du kommutazio-unetik kanpo, etengailu txikiagoa eta aparatuaren tamaina orokorra ahalbidetuz. Horrek dentsitate handiagoko diseinuak ahalbidetzen ditu eraztun-unitate nagusietan eta azpiestazio trinkoetan.

Kolpe bakarreko funtzionamendua

Distantzia isolatzailea eta etengailuaren distantzia irekia mugimendu bakarrean lortzen dira, kommutazio-sekuentzia sinplifikatuz eta operadorearen errore-potentziala murriztuz.

Segurtasunerako lurra ikusgai

Lurreratzeko pertsianak, lurrerako etengailuarekin interblokeatuta, isolamenduaren adierazle fisiko eta bisuala eskaintzen du, eta mantentze-lanetarako sarbide segurua ahalbidetzen du, lurreratzeko gailu gehigarririk gabe.

SF₆rik gabeko teknologia

Hutsean eteteak berotegi-efektuko gasen kezkak ezabatzen ditu eta SF₆ ekipoekin lotutako manipulazio-, ihes-probak eta betetze-prozedurak saihesten ditu.

Matxuren Diagnostikoa

Fusibleen maiz funtzionatzeak sistemaren azpiko arazoak adierazten ditu normalean. Hauek dira arrazoi nagusiak eta neurri zuzentzaileak:

Sistemaren zirkuitulaburra: Zirkuitu labur bat gertatzen denean, akatsen korronteak fusible elementua azkar urtzen du. Matxura aurkitu eta garbitu behar da (adibidez, kablea konpondu edo akatsen ekipoa ordezkatu) fusiblea kalifikazio egokiarekin ordeztu aurretik.

Gainkarga iraunkorra: Korronte nominalaren gainetik etengabeko funtzionamenduak gehiegizko beroa sortzen du, eta fusiblea urtzea eragiten du. Karga aparatuaren mailaren barruan murriztu behar da, edo fusiblearen kalifikazioa hobetu behar da sistema babesteko azterketekin koordinatuta.

Fusible hautaketa okerra: Fusible-elementuen kalifikazioa aplikaziorako baxuegia bada, eragiketa eragozpentsua gertatuko da. Egiaztatu fusiblearen kalifikazioa transformadorearen edo elikagailuaren ahalmenaren aurrean eta ordeztu tamaina egokia duen elementu batekin fabrikatzailearen koordinazio-taulen arabera.

Parametro Teknikoak

Aplikazio-inguruneak

Hiri-eraztun-sareak

Hutseko karga hausteko etengailua eta fusibleen konbinazio aparatuak eraztun-unitate nagusietan (RMU) sekzio-etengailu gisa balio dute. Dimentsio trinkoek, eragiketa-mekanismoaren diseinuaren bidez lortutakoak, dentsitate handiagoko kommutagailuen konfigurazioak ahalbidetzen dituzte espazioa mugatutako hiri-azpiestazioetan. Lurretarako etengailu integratuak mantentze-prozedurak errazten ditu, programatutako lanetan etenaldi-denborak murriztuz.

Instalazio industrialak

Karga-zentro anitz dituzten industria-lantegietarako, Hutseko Karga Etengailuaren Etengailuaren eta Fusibleen Konbinazio Unitateak karga aldatzea eskaintzen du transformadoreen sarreran eta elikadura-puntuetan. Etengailu-fusibleen konbinazio aukerak zirkuitu laburren babesa eskaintzen du hutseko etengailuaren gasturik gabe, akatsen babesa ur gainean ematen den elikadura ez-kritikoetarako egokia.

Landa banaketa sareak

Landa banaketak erronka zehatzak ditu: elikadura-luzera luzeak, karga aldakorra eta tentsioaren gorabeherak. 10kV-ko elikadura luzeen amaieran, tentsio-jaitsiera nabarmena izan daiteke karga-aldietan, eta bezeroen lokaletan tentsio baxua izan daiteke. Aparatuak bi modutara zuzentzen du horri. Lehenik eta behin, elikadura luzeetako puntu estrategikoetan instalatzeak sare-operadoreei linea sekzioratzeko aukera ematen die, matxurak isolatu eta etenguneak murriztuz. Bigarrenik, aparatuak transformadoreen txorrotak eta kondentsadore-bankuak alda ditzake, operadoreek tentsio-profilak modu eraginkorragoan kudeatzeko aukera emanez. Landa-testuinguruetan, aparatuen mantentze-eskakizun txikia bereziki baliotsua da: mantentze-lantaldeek distantzia handiak egin ditzakete gune batera heltzeko, beraz, bisiten arteko ekipoen fidagarritasunak zuzenean murrizten ditu funtzionamendu-kostuak.

Ohiko galderak

Q1: Nola itzaltzen du hutseko etengailuak arkua?

Hutseko etengailuaren barruko kontaktuak kargapean banatzen direnean, metalezko lurrun-arku bat sortzen da ukipen gainazalen artean. Etengailuak hutsune handia mantentzen duenez, ionizaziorako eskuragarri dauden gas molekula gutxirekin, arkuak ezin du bere buruari eutsi eta korrontearen lehen zero-gurutzatu naturalean itzaltzen da. Arkua itzaltzeko metodo hau eraginkorra, azkarra da eta ez du kanpoko arkua itzaltzeko euskarririk behar.

2.G.: Zerk eragiten du fusibleen maiz funtzionamendua, eta nola tratatzen da?

Fusibleen maiz funtzionatzeak sistemaren akatsak adierazten ditu normalean. Hauek dira arrazoi nagusiak: sistema-zirkuitu laburra (matxura-korronteak fusible-elementua urtzen du; matxura aurkitu eta garbitu behar da fusiblea maila egokiarekin ordeztu aurretik), gainkarga iraunkorra (korronte nominalaren gainetik funtzionatzea denbora luzez; karga murriztu behar da) edo fusible hautaketa okerra (fusible-elementuaren kalifikazioa baxuegia da aplikaziorako; fusiblea maila egokiarekin ordeztu behar da).

3.G.: Non aplikatzen dira normalean hutseko karga etengailua eta fusibleen konbinazio aparatua?

Aparatua tentsio ertaineko AC sistema trifasikoetarako egokia da. Aplikazio tipikoen artean, eraztun-unitate nagusiak (RMU), azpiestazio trinkoak, banaketa-linea sekzio-etengailuak eta transformadoreen babesa fusibleekin konbinatuta daude.

4.G.: aparatu honek ordezkatu al dezake hutseko etengailu bat?

Ez. Aparatua karga aldatzeko diseinatuta dago eta, fusibleekin hornituta, zirkuitulaburrak babesten ditu. Hutseko etengailu bat karga-korronte arruntak eta akats-korronteak zuzenean eteteko diseinatuta dago. Dagoeneko akatsen babesa eskaintzen den aplikazioetarako, aparatu honek hutseko etengailu osoa baino irtenbide errentagarriagoa eskaintzen du.

Zergatik aukeratu SanGao?

1. Fabrikazio gaitasuna

SanGao-k 10 mu (6.667 m²) gune bat du Liushi-n, Zhejiang-n, 10.000 m²-ko produkzio-esparruarekin, eta tentsio ertaineko kommutagailuetarako muntaketa eta proba-lerro espezifikoak dituena.

2. Talde teknikoa

Konpainiak 120 langile ditu, tartean diseinu mekanikoa, goi-tentsioko isolamendua eta kalitatea bermatzen dituzten erdi-mailako 20 ingeniari. Kapital erregistratua 81,68 milioi RMB da, aktiboak guztira 200 milioi RMB inguru.

3. Ziurtatutako kalitate-sistemak

Ekoizpena ISO 9001:2008, ISO 14001 eta ISO 45001 ziurtagirien arabera egiten da. Horiek hornitzaileen kontrola dokumentatua, sarrerako ikuskapena, prozesuan egindako egiaztapenak eta azken onarpen probak behar dituzte.

4. Prozesuaren trazabilitatea

n ERP sistemak materialen, fabrikazio-eragiketen eta proben erregistroen jarraipena egiten du. Unitate bakoitza serializatuta dago probako datuekin artxibatuta trazabilitatea osoa izateko.

5. Ohiko probak

Aparatu bakoitzari jasaten dielektriko probak (zirkuitu nagusia eta lurra), funtzionamendu mekanikoko probak eskuzko eta elektriko kontrolpean eta kontaktu-erresistentzia-neurketak egiten ditu. Lagin-unitateek denbora laburrean korronte-probak egiten dituzte 20 kA / 4 s baliozkotzeko.

6. Lankidetza teknikoak

SanGao-k Xi'an Senyuan, Beijing Electrical Research Institute eta Xi'an High Voltage Research Institute-rekin lankidetzan dihardu mota probak egiteko eta GB eta IEC estandarrak betetzeko.

Osagaien matxura

Ez.	Osagaia
1	Kontaktu finkoa
2	Estalki isolatzailea
3	Pertsiana
4	Xasisa
5	Hutsean arkua itzaltzeko ganbera
6	Gida plaka
7	Metxa
8	Energia biltegiratzeko ardatza
9	Lurraren etengailuaren ardatza
10	Eragiketa panela
