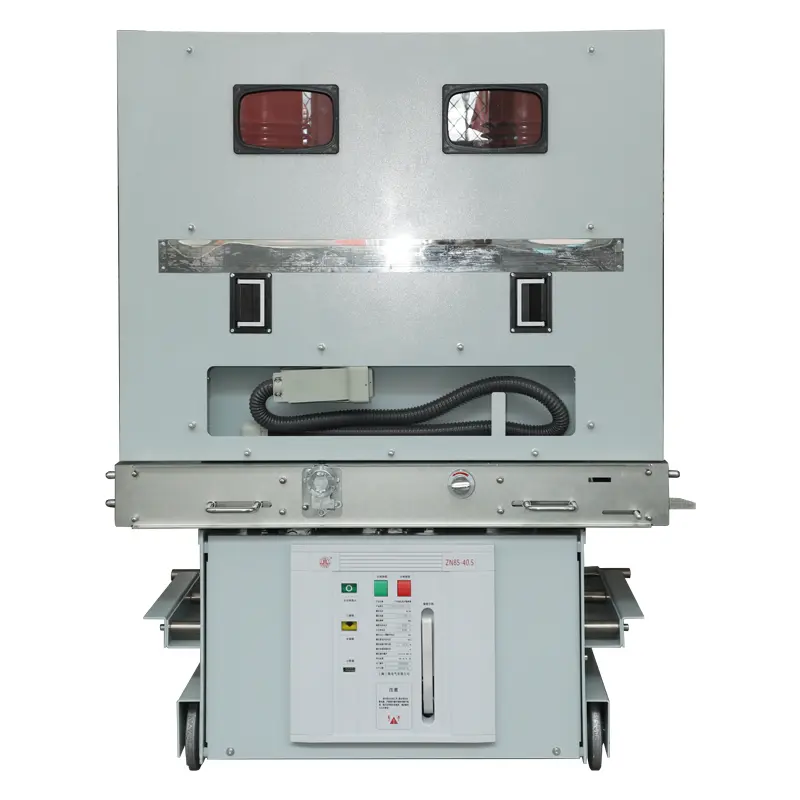

HV Barruko hutseko etengailua

SanGao HV Indoor Vacuum Circuit Breaker-ek isolamendu-egitura sendoa hartzen du eta epoxi zigilatzeko teknologia aurreratua erabiltzen du hutseko arkua itzaltzeko ganberak, zirkuitu elektriko nagusiak, isolamendu euskarriak eta beste osagai batzuk lehen aldiz zigilatutako polo integratuan konbinatzeko. Hutseko etengailuen ingurumen-tolerantzia arazoa arrakastaz konpondu zen funtsean, haien aplikazioa zabalduz.

Zigilatutako polo solido integratuak auto-konbekzio teknologia hartzen du, isolamendu solidoen egiturak eragindako bero xahutzearen arazoa argiki konponduz. VBR (VS1) -12 serie barruko tentsio handiko hutseko etengailu solido zigilatua Txinan mantentzerik gabeko kontzeptuaz jabetzen den etengailua da.

Bere bizitza luzeko HV Indoor Vacuum Circuit Breaker arku itzaltze-ganberaren eta epoxi-galdaketaren zigilatzeko teknologiaren aplikazioak polo itxiaren mantenu gabeko integrazioa bermatzen du, eta erabil daitekeen iman iraunkorreko funtzionamendu-mekanismoak funtzionamendu-mekanismoaren mantentzerik gabeko funtzionamendua bermatzen du. Kontrol elektronikoko zatiak etengailu osagarri tradizionala alde batera uzten du eta hurbiltasun etengailu fotoelektriko batekin ordezkatzen du, eta guztiz elektronikoko hornidura eta kontrol-unitate adimenduna hartzen ditu kontrol elektronikoko zatiaren mantentzerik gabeko funtzionamendua bermatzeko.

HV Indoor Vacuum Circuit Breaker 12kV-ko tentsio nominala duten AC 50Hz elikatze-sistema trifasikoetarako barruko etengailu bat da. Sare elektrikoko ekipoetarako eta energia ekipoetarako babes eta kontrol unitate gisa balio du industria eta meatzaritza enpresetan. Lan-korronte nominalean maiz funtzionatzea eskatzen duten lekuetarako egokia da, edo zirkuitu-labur-korrontearen hainbat deskonexioa.

Etengailuak funtzionamendu-mekanismoaren eta etengailuaren gorputzaren diseinu integratua hartzen du, instalazio finkoko unitate gisa erabil daitekeena edo esku-gurdi-unitate bat osatzeko propultsio mekanismo dedikatu batekin hornitua.

HV Indoor Vacuum Circuit Breaker egokia da 12KV-ko tentsio nominala eta 50Hz-ko maiztasuna duten AC elektrizitate-sistem trifasikoetarako. Zentral elektrikoetan, azpiestazioetan, petrokimikoan, metalurgian, fabrikazio-aireportuetan eta bizitegi-eremuetan erabil daiteke instalazio elektrikoen kontrol eta babes-gailu gisa. Bereziki egokia da maiz funtzionamendua edo zirkuitu laburren korronte anitzak deskonektatzen diren korronte nominalaren azpian. Barruko airez isolatutako kommutagailuetan instala daiteke (adibidez, KYN28 eta KYN96) erabilera laguntzeko. Etengailuak GB1984 "Tentsio handiko AC disjuntoreak", JB Factory T3855 "High Tentsio AC hutseko etengailuak", DL/T 403 "12KV ~ 40.5kV High Tentsio Hutseko etengailuak eskatzeko baldintza teknikoak" arauak betetzen ditu, eta 1-IEC0227 arau egokiak betetzen ditu, hala nola.

Erabilera ingurunea:

Ingurumen-tenperatura: ez +40C baino handiagoa, ez -15 ℃ baino txikiagoa (biltegiratzea eta garraioa onartzen da -30 C-tan);

Altuera: 2000m baino gehiago ez;

Hezetasun erlatiboa: eguneko batez bestekoa ez da % 95etik gorakoa, hileko batez bestekoa ez da % 90etik gorakoa, eguneko batez besteko lurrun asearen presioa 2,2 x 10 MPa baino handiagoa ez da, hileko batez bestekoa ez da 1,8 x 10 ° MPa baino handiagoa:

Intentsitate sismikoa: 8. maila gainditzea;

Sua, leherketa, kutsadura larririk, korrosio kimikorik eta bibrazio larririk gabeko lekua.
